卧式镗铣加工中心提案
2026-02-27
注塑机/压铸机模板
中小型模板：BTH机型
大型模板：BSF机型
加工对象工件：普通成型机模板

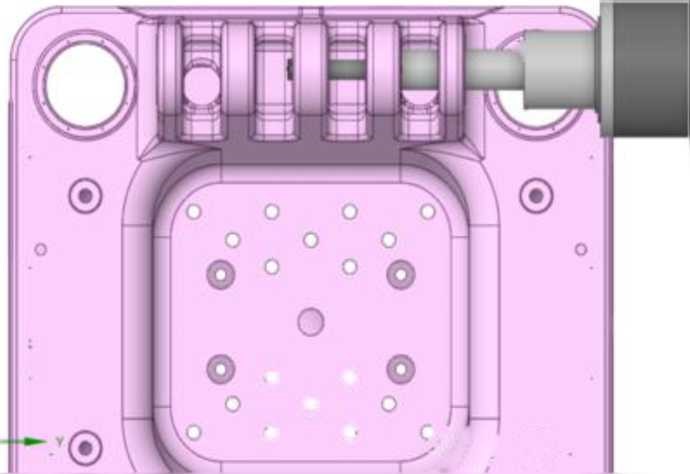

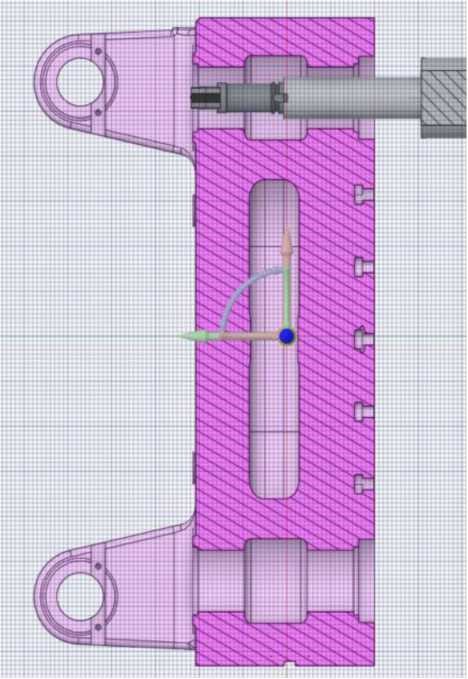

使用芝浦机械BTH机型的长鼻端主轴规格更适合成型机模板的导向孔和绞耳孔加工

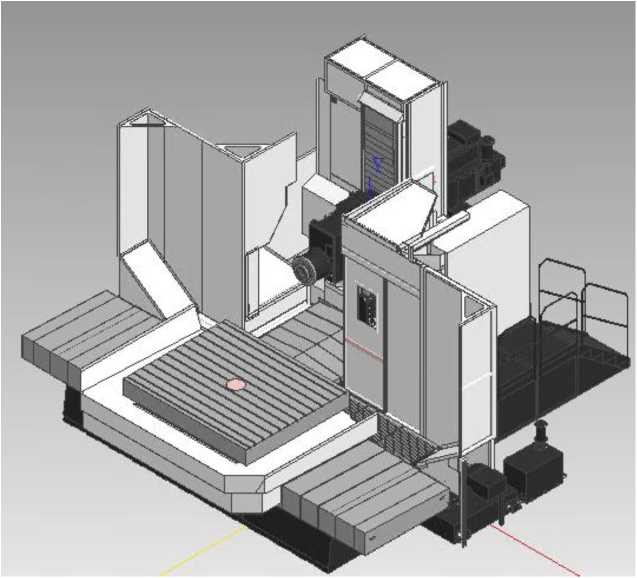

提案机型：单工作台卧式镗铣床
机床规格: BTH-110.R18
工作台前后移动 X 2500mm
主轴头上下移动 Y 2000mm
立柱左右移动 Z 1500mm
主轴伸出量 W 500mm
工作台大小 1400×1800mm
工作台载重 10000kg
机床规格: BTH-130.R24
工作台前后移动 X 3000mm (3500)
主轴头上下移动 Y 2300mm (2540)
立柱左右移动 Z 1500mm
主轴伸出量 W 700mm
工作台大小 2000×2400mm
工作台载重 20000kg
( )中为可选规格
提案机型：双工作台卧式镗铣床
机床规格: BTH-110.R18(APC)
工作台前后移动 X 2500mm
主轴头上下移动 Y 1700mm
立柱左右移动 Z 1500mm
主轴伸出量 W 500mm
托盘大小 1400×1800mm
工作台载重 7000kg

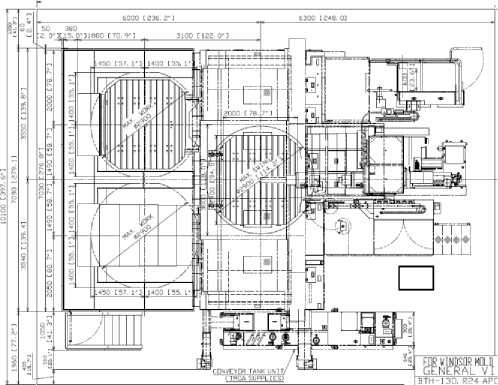

机床规格: BTH-130.R24(APC)
工作台前后移动 X 3000mm (3500)
主轴头上下移动 Y 2000mm (2240)
立柱左右移动 Z 1500mm
主轴伸出量 W 700mm
托盘大小 2000×2400mm
托盘载重 15000kg
( )中为可选规格

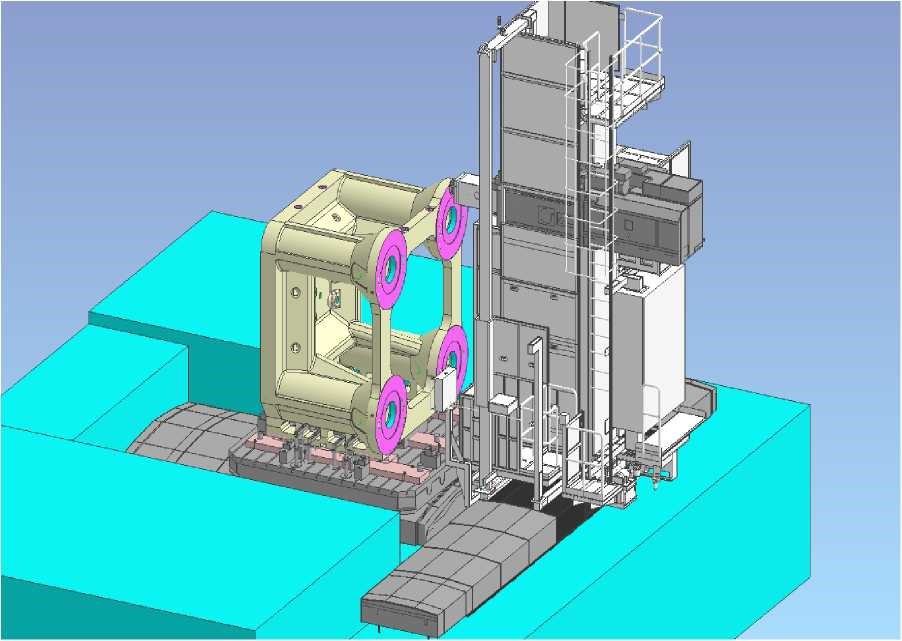

加工对象工件：大型压铸机模板
主要运用于4400T以上的大型压铸机模板

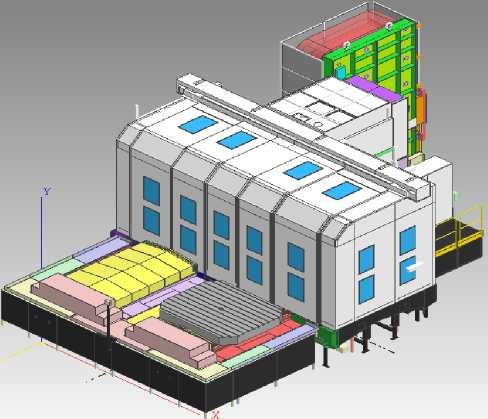

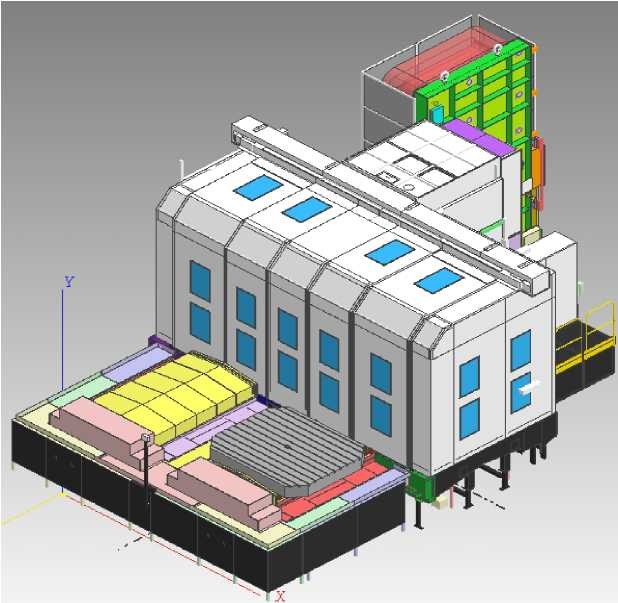

提案机型：落地式镗铣床
対象机型：BSF-150C
立柱前后移动
X 4500mm~18000mm (每1500mm一节)
主轴上下移动
Y 2000mm~4500mm（每500mm一节）
滑枕左右移动
Z 900mm
镗杆伸出量
W 900mm
镗杆直径 150mm
滑枕截面大小 380x380mm
主轴转速 S10~S3000min-1
( )中为可选规格
