TEM/双螺杆挤出机

SX系列规格

规格项目 Unit TEM-41SX TEM-48SX TEM-58SX TEM-75SX
螺杆直径 mm 41 48 58 75
螺杆容许扭矩 N・m 1,423 2,317 4,000 8,628
螺杆旋转速度 min-1 875 764 700 638
螺杆驱动容许动力 kW 130 185 290 580
机械中心高度 mm 846 846 800 1,000
全宽(D) mm 790 940 1,000 990
全高(H) mm 1,420 1,280 1,360 1,540
全长(L) mm 5,000 5,200 6,200 7,700
概算重量 kg 2,900 4,000 5,000 9,000

※全长(L)：10节机筒(L/D=40)的情况下
　概算重量：10节机筒(L/D=40)的情况下(不包括螺杆驱动马达)

SS/DS 系列 规格

规格项目 Unit TEM-37SS/37DS TEM-41SS/41DS TEM-48SS/48DS
螺杆直径 mm 37/40 41 / 44 48 / 51
螺杆容许扭矩 N・m 784 / 548 1,019 / 713 1,630 / 1,304
螺杆旋转速度 min-1 670 / 670 600 / 600 600 / 600
螺杆驱动容许动力 kW 55 / 39 64 / 45 103
机械中心高度 mm 1,060 830 830
全宽(D) mm 760 820 955
全高(H) mm 1,300 990 1,025
全长(L) mm 3,870 4,195 4,760
概算重量 kg 1,600 2,000 2,700
规格项目 Unit TEM-58SS/58DS TEM-75SS/75DS TEM-93SS/93DS TEM-104SS/104DS

螺杆直径

 mm 58 / 61 75 / 79 93 / 97 104 / 110
螺杆容许扭矩 N・m 2,880 / 2,304 6,230 / 4,984 11,505 / 9,204 16,611 / 13,288
螺杆旋转速度 min-1 600 / 600 600 / 600 600 / 600 600 / 600
螺杆驱动容许动力 kW 181 / 145 392 / 313 723 / 578 1,044 / 835
机械中心高度 mm 890 945 1,000 1,000
全宽(D) mm 1,040 1,100 1,100 1,150
全高(H) mm 1,120 1,225 1,380 1,430
全长(L) mm 5,710 7,680 8,300 9,300
概算重量 kg 3,900 6,500 9,700 13,000
规格项目 Unit TEM-136SS/136DS TEM-177SS
螺杆直径 mm 136 / 143 177
螺杆容许扭矩 N・m 37,412 / 29,930 81,500
螺杆回转速度 min-1 600 / 600 200/500
螺杆驱动容许动力 kW 2,335 / 1,880 1,767/4,267
机械中心高度 mm 1,100 1,100
全宽(D) mm 1,150 1,300
全高(H) mm 1,600 1,590
全高(L) mm 12,200 13,135
概算重量 kg 20,000 33,000

※全长(L)：10节机筒(L/D=40)的情况下
　概算重量：10节机筒(L/D=40)的情况下(不包括螺杆驱动马达)

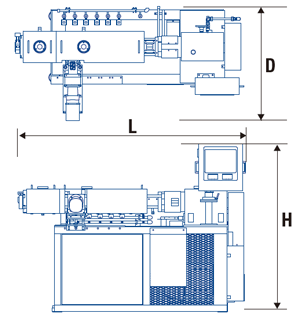

小型系列

规格项目 Unit TEM-136SS/136DS TEM-177SS
螺杆直径 mm 136 / 143 177
螺杆容许扭矩 N・m 37,412 / 29,930 81,500
螺杆回转速度 min-1 600 / 600 200/500
螺杆驱动容许动力 kW 2,335 / 1,880 1,767/4,267
机械中心高度 mm 1,100 1,100
全宽(D) mm 1,150 1,300
全高(H) mm 1,600 1,590
全高(L) mm 12,200 13,135
概算重量 kg 20,000 33,000

※全长：10节机筒(L/D=40)的情况下
　概算重量：10节机筒(L/D=40)的情况下(不包含螺杆驱动马达)
